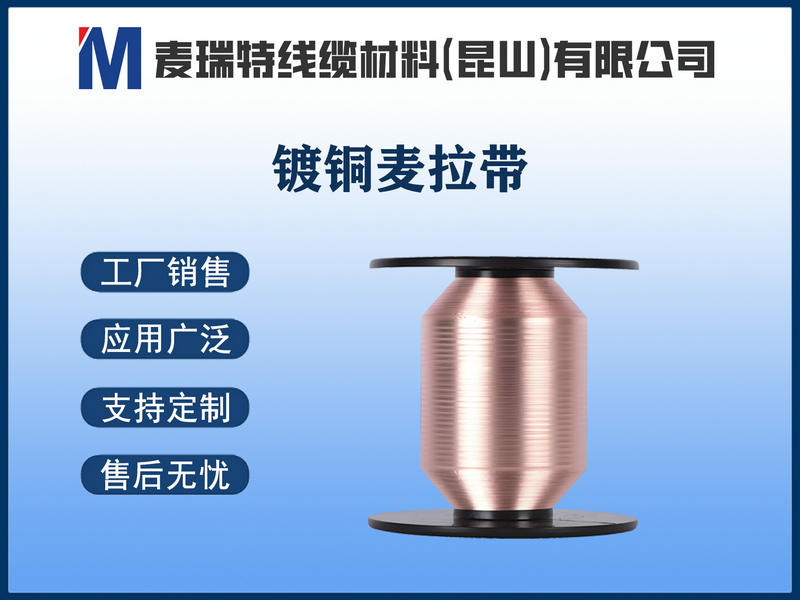

镀铜麦拉带


1. 产品概述 Product Overview
产品名称：镀铜麦拉带（单面镀铜聚酯薄膜）
英文名称：Copper-coated PET Tape / Copper Plated Mylar Tape
材质结构：聚酯薄膜（PET）基材 + 电镀铜层
结构形式：两层结构（PET/Cu）
描述：本产品是以优质聚酯薄膜（PET）为基材，通过电镀工艺在表面沉积高纯度铜层制成的复合带。产品兼具PET薄膜良好的机械强度、电气绝缘性、柔韧性和铜层优异的导电性、电磁屏蔽性能。铜层表面光滑平整，附着力强，导电性稳定，是电磁屏蔽（EMI）领域的理想材料。
主要功能：用于通信电缆、数据电缆、电子设备的电磁屏蔽层、防静电层、接地层，有效抑制电磁干扰，保护信号传输质量。
2. 主要应用领域 Main Application Areas
通信电缆/光缆：高频数据线、网络线、同轴电缆的屏蔽层
电子设备：智能手机、笔记本电脑、平板电脑等内部电磁屏蔽
柔性线路板：FPC的电磁屏蔽层
医疗设备：对电磁兼容性有要求的医疗电子设备
汽车电子：车载信息娱乐系统、ADAS系统的屏蔽保护
3. 规格与物理机械性能 Specifications & Physical/Mechanical Properties
性能指标	规格值/要求
总厚度(±0.05μm)	2.4	2.6	3	3.2	3.4	3.8	4.1	4.1	4.3	5
PET基材厚度(μm)	2.3	2.3	2.3	3.1	3.1	3.1	3.1	4	4	4
镀铜层厚度(μm)	0.1	0.3	0.7	0.1	0.3	0.7	1	0.1	0.3	1
抗张强度(MPa)	≥ 150	≥ 150	≥ 150	≥ 150	≥ 150	≥ 150	≥ 150	≥ 150	≥ 150	≥ 150
断裂伸长率(%)	≥ 50	≥ 50	≥ 50	≥ 50	≥ 50	≥ 50	≥ 50	≥ 50	≥ 50	≥ 50
基重(g/m²)	4.1±0.5	4.8±0.5	7.3±0.7	5.3±0.5	6.0±0.6	8.5±0.9	11.0±1.1	6.7±0.7	7.4±0.7	12.9±1.3
表面电阻(mΩ)	250±40	70~80	40~50	250±40	70~80	40~50	20~30	250±40	70~80	20~30
屏蔽效能(dB)	50~53	60~64	65~70	50~53	60~64	65~70	72~80	50~53	60~64	72~80
4. 电气性能 Electrical Performance
性能指标	规格值/要求
表面电阻(mΩ)	20 ~ 250（随镀层厚度增加而降低）
体积电阻率(Ω·cm)	≤ 1.7 × 10⁻⁶
屏蔽效能(dB)	50 ~ 80（300-1500MHz，随镀层厚度增加而提高）
介电强度（PET层）	≥ 100 kV/mm
5. 通用性能 General Properties
性能指标	规格值/要求					备注
耐温性	-40°C ~ +150°C					长期使用温度
耐化学性	良好					耐大多数溶剂、油脂、弱酸弱碱
防潮性	优异					PET层提供良好防潮
阻燃性	可定制UL94 VTM-0					—
注：表面可定制镀镍或镀锡保护层，增强抗氧化能力。
6. 其他特性 Other Characteristics
外观：表面光滑平整，无凹凸点、褶皱、压痕、撞伤；色泽均匀，无氧化黑点、腐蚀、油污；切边整齐，无裂痕、折痕；镀层均匀，无漏镀、起皮现象
铜层特点：高纯度电解铜，导电性能优异；镀层致密，附着力强（3M胶带测试不脱落）
加工性能：可进行分切、冲切、模切加工；适用于绕包、贴合等工艺；可根据需要背胶（导电胶或绝缘胶）制成屏蔽胶带
7. 包装与储存 Packaging & Storage
包装形式：卷装，内衬防潮塑料袋密封，外用纸箱或缠绕膜固定。
卷芯内径：76 ± 1 mm 或 52 ± 1 mm 及 30 ± 1 mm（可定制）；最大外径：≤ 600 mm。
卷带宽度：可根据客户要求分切，最小宽度1.5mm，公差 ±0.1 mm。
标识：注明产品名称、规格（PET厚度+镀铜厚度）、颜色、宽度、长度、批号、生产日期及厂家信息。
储存条件：应储存在阴凉、干燥、清洁的库房内，避免阳光直射及与化学品接触。
保质期：自生产之日起12个月。
